太陽能教學實訓設備
YG-TL2000型太陽能離網發電系統
本系統采用整體機柜系統架構，集充電控制、能源存儲、逆變輸出、交流配電于一體的智能化小型光伏發電裝置。適合應用于學校實驗、家庭用電。
一、概述
本系統采用整體機柜系統架構，集充電控制、能源存儲、逆變輸出、交流配電于一體的智能化小型光伏發電裝置。適合應用于學校實驗、家庭用電。

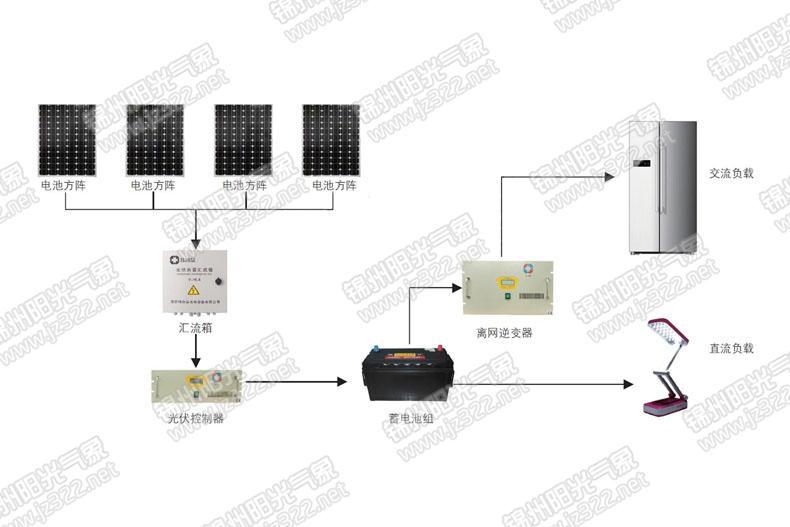

系統次啊用2kW室外光伏組件，通過匯流裝置輸入到室內控制系統機柜。通過觸摸屏顯示當前的發電狀態信息，可配串口遠程通訊，電腦遠程監測實時數據。
二、技術參數
1、電池組件：?jiǎn)螇K250W（2串4并）
2、蓄電池：鉛酸蓄電池 12V 85AH×4塊
3、太陽控制器
| 蓄電池額定電壓 | 48V |
|---|---|
| 光伏額定電壓 | 2kW |
| 浮充電壓點 | 58V |
| 最大開路電壓 | 100V |
| 顯示方式 | LCD |
| 靜態電流 | ≤20mA |
| 工作溫/濕度 | -20℃～+55℃/35～85%RH(無結露) |
| 溫度補償功能（可選） | -40mV/℃/2V，-35℃～+80℃，精度：±1℃ |
4、離網逆變器
| 額定輸出容量 | 2kVA |
|---|---|
| 額定蓄電池電壓 | 48VDC |
| 輸入過壓保護點 | 68VDC |
| 輸入過壓恢復點 | 66VDC |
| 蓄電池過放保護點 | 43.2VDC |
| 蓄電池過放恢復點 | 48VDC |
| 空載電流 | ≤0.4A |
| 輸出波形 | 純正弦波 |
| 顯示方式 | LCD（液晶顯示屏） |
| 散熱方式 | 風扇散熱 |
| 額定輸出電壓 | 220VAC |
| 波形畸變率 | ≤4% |
| 輸出頻率 | 50Hz±0.5Hz |
| 動態響應 | 5% |
| 功率因數 | ≥0.8 |
| 過載能力 | 120% 1分鐘，150% 10秒 |
| 逆變效率 | ≤90% |
| 隔離方式 | 環形變壓器 |
| 噪音（1米） | ≤40dB |
| 絕緣強度 | 1500VAC，1分鐘 |
| 保護功能 | 逆變器輸入過壓保護、蓄電池過放電保護、蓄電池反接保護、輸出過載保護、輸出短路保護、過熱保護 |
| 使用環境溫度 | -20℃～+55℃ |
